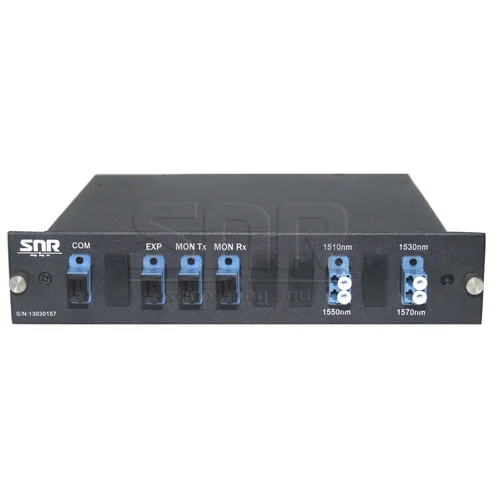

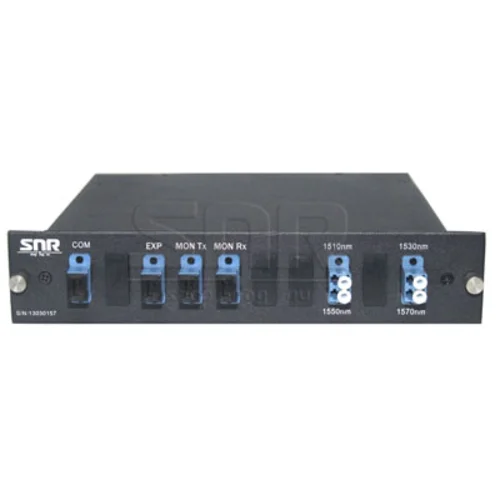

Пассивное устройство спектрального мультиплексирования-демультиплексирования для 2-х оптических каналов, работающее по одному волокну. Исполнение в виде 1/2U-слота позволяет совместно с шасси SNR-MDM-CHASSIS более рационально использовать занимаемое пространство. Комплектуется UPG портом. UPG порт позволяет включать данный мультиплексор в существующую линию в качестве OADM. Монитор порт отводит 5% сигнала и позволяет померять уровень сигнала не прерывая передачу.
Основные особенности:
- Оптические интерфейсы поддерживают все протоколы в диапазоне от 10Mb до 10G;
- Низкая стоимость по сравнению с DWDM технологией;
- Исполнение в виде 1/2U-слоте позволяет более рационально использовать занимаемое пространство;
- Оптические порты TRx типа LC/UPC, COM типа SC/UPC;
- Полностью пассивная система. FMU-MC FT-MUX MD-1F SNR-CWDM-MDM-2/M-MON-UPG, CWDM, MUX/DEMUX, мультиплексор
Специально выделены несущие 1550/1530нм для использования C-диапазона DWDM. В CWDM окно 1550/1530 попадает 16 несущих DWDM:
TRx=1547.72/1528.77нм
TRx=1548.51/1529.55нм
TRx=1549.32/1530.33нм
TRx=1550.12/1531.12нм
TRx=1550.92/1531.90нм
TRx=1551.72/1532.68нм
TRx=1552.52/1533.47нм
TRx=1553.33/1534.25нм
Таким образом, появляется возможность поверх CWDM организовать от 1 до 8 DWDM каналов 10G по одному волокну.

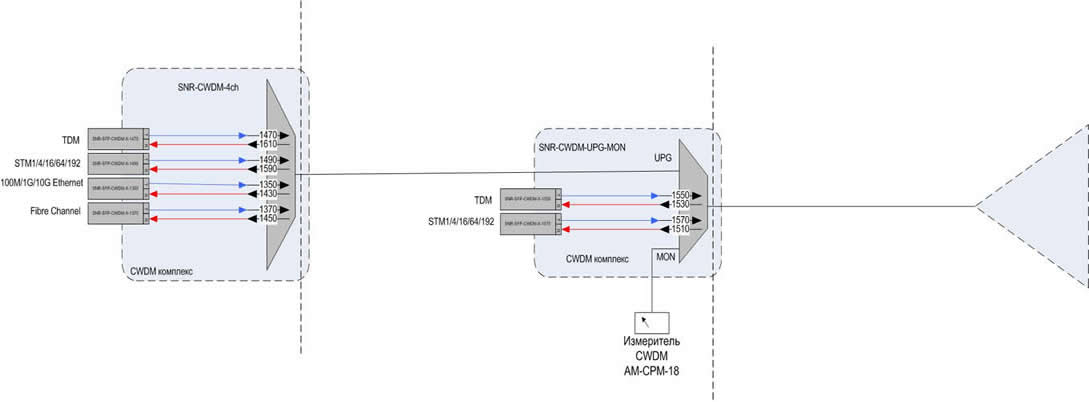

Схема практического применения
.jpg)
| Характеристики | |
|---|---|
| Технология уплотнения | CWDM |
| Количество ОВ | 1 |
| Количество каналов | 2 |
| Несущая длина волны, нм | 1550, 1570 1530, 1510 |
| Тип исполнения | 1/2 слота |
| Вносимые потери (без учета коннекторов), dB | 1,6 |
| Тип оптических коннекторов | COM: SC/UPC, TRx: LC/UPC, UPG: SC/UPC, MON: SC/UPC |
