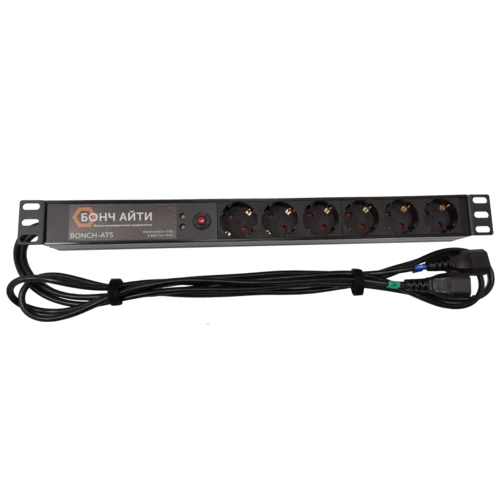

BONCH-ATS/PDU 8A-6S-C14/C14 блок силовых розеток с АВР предназначен для автоматического переключения на электроснабжение от резервной линии в случае отказа основной, используются в составе системы электроснабжения, имеющей два независимых силовых фидера.
Особенности BONCH-ATS/PDU
- Инновационность: собственная уникальная разработка российских ученых.
- Быстродействие: гарантированное время переключения на резервный ввод составляет до 12 мс.
- Удобство исполнения: стандартный стоечный горизонтальный PDU для стандартного 19-дюймого шкафа. Стандартное подключение к источникам и блокам питания.
- Необходимая мощность: возможность подключения оборудования общей мощностью до 1.7 кВт.
- Надежность: высокое качество сборки и проверка функций на оборонном заводе.
- Стоимость: доступная цена основана на решении исключительно АВР.
Способ применения BONCH-ATS/PDU
В телекоммуникационном шкафу с двумя вводами питания
BONCH-ATS/PDU включается в разные вводы (в т.ч. и различные PDU) и таким образом обеспечивает:
- работу оборудования, имеющего один блок питания при отключении одного ввода или срабатывании защиты на PDU непосредственно в стойке (например, при К.З. Блока питания, оборудования с 2 БП);
- непрерывную работу оборудования при проведении работ на электрооборудование (замена PDU, автоматов в ЩГП, проведении профилактический работ на любом из вводов питания).
В телекоммуникационном шкафу с одним вводом электропитания
BONCH-ATS/PDU включается основным вводом в ИБП, резервным вводом – в сеть 220В. Оборудование, критичное к отключению включается в АВР. Таким образом, организуется так называемый Байпас автоматический, быстродействующий, позволяющий обеспечить:
- работу оборудования и ПО, включенного в АВР, продолжить работу корректно, без отключений/зависаний/приостановке сервисов при выходе из строя ИБП;
- без отключения сервисов провести замену, обслуживание, профилактику ИБП;
- без отключения сервисов провести замену, обслуживание, профилактику линии электропитания.
Сравнительный анализ технических характеристик ATS-1601 и BONCH-ATS/PDU 8A-6S-C14/C14
| Модель | ||
| ATS-1601 | BONCH-ATS/PDU 8A-6S-C14/C14 | |
| Функционал | ||
| 1. Напряжение номинальное, В | 220-230 | 220-230 |
| 2. Защита от КЗ в нагрузке | Есть | Есть |
| 3. Номинальный ток нагрузки, А | 8 | 8 |
| 4. Подключаемая мощность, Вт | 1700 | 1700 |
| 5. Выбор приоритетного ввода | Есть (1 или 2 ) | Нет (всегда "A") |
| 6. Контроль наличия напряжения на вводе 1 («А») | Есть | Есть |
| 7.Контроль наличия напряжения на вводе 2 («В») | Есть | Нет |
| 8.Контроль пониженного напряжения на вводах 1, 2 (В) | U < 180 ± 3% | Нет |
| 9. Контроль повышенного напряжения на вводах 1, 2 (В) | U > 250 ± 3% | Нет |
| 10.Переключение на резервный ввод или отключение нагрузки при пониженном / повышенном напряжении | Есть* | Нет** |
| Время переключения (отсутствия напряжения в нагрузке при переключении) (мс) | ||
| 11. При пропадании напряжения на приоритетном вводе (для ATS1601) или на вводе «А» (для BONCH‑ATS/PDU), (мс) | 12-16 | < 14 |
| 12. Переключение с резервного, после появления напряжения соответствующего уставкам на приоритетном вводе (для ATS1601) или при появлении напряжения на вводе «А» (для BONCH‑ATS/PDU), (мс) | 3-4 | < 5 |
| 13. При изменении приоритетного ввода (мс) | 3-4 | Не применимо |
| Индикация, мнемосхема | ||
| 14. Индикация наличия напряжения вводах | Есть | Есть |
| 15. Индикация пониженного / повышенного напряжения на вводах | Есть. Раздельно на каждом | Нет |
| 16. Индикация активного ввода | Есть | Есть, совмещена с индикацией наличия напряжения |
| 17. Индикация приоритетного ввода | Есть | Не применимо |
| 18. Индикация напряжения на выходе (в нагрузке) | Есть | Есть |
| 19. Наличие мнемосхемы | Есть | Нет |
* При выходе напряжения за фиксированные уставки или при его полном пропадании на приоритетном вводе (1 или 2 в зависимости от выбранного приоритета) нагрузка переключается на резервный ввод если на нем присутствует напряжение соответствующее уставкам.
В противном случае нагрузка будет полностью отключена в целях защиты от пониженного или повышенного напряжения.
** При отсутствии напряжения на вводе «A» нагрузка всегда подключена к вводу «B» вне зависимости от наличия или величины напряжения на вводе «В».
| Характеристики | |
|---|---|
| Тип PDU | Стоечный переключатель нагрузки |
| Характеристики напряжений и токов | |
| Фаза, вход | 1 |
| Номинальное напряжение на входе, В | 220 |
| Максимальный ток нагрузки | 8 A |
| Частота переменного тока на входе, Гц | 50-60 |
| Потребляемая устройством от сети мощность, не более, Вт | 1 |
| Общие характеристики | |
| Тип розеток | Schuko |
| Количество розеток | 6 |
| Тип входной вилки | IEC320 C14 |
| Длина шнура, м | 1.7 |
| Монтаж PDU | Стоечный |
| Температура эксплуатации, °C | от 0 до 40 |
| Температура хранения, без конденсации, °С | от -20 до 40 |
| Габаритные размеры (ВхШхГ), мм | 484х45х45 |
| Временные характеристики | |
| Время переключения между входами, мс | до 14 |
