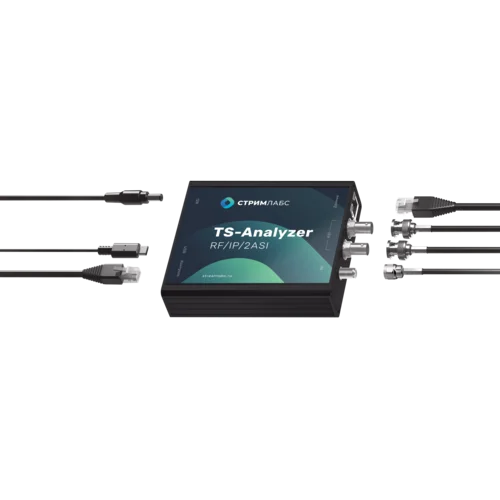

Малогабаритный анализатор транспортных потоков Stream Labs TS-Analyzer

Нет отзывов
Нет вопросов
StreamLabs
Артикул:Stream Labs Analyzer
Код товара: 49701
StreamLabs

Малогабаритный портативный анализатор транспортного потока MPEG с IP, ASI и RF (DVB-C, DVB-T/T2) интерфейсами.

Ваша цена (за шт): 1 737 321 ₸
Параметры заказа:
Описание

Stream Labs TS-Analyzer – компактный анализатор, предназначенный для мониторинга качества транспортных потоков MPEG TS в цифровом телевидении и анализа их структуры. Благодаря малогабаритному корпусу устройство можно разместить как на полке в стойке, так и в телекоммуникационном шкафу (например, в подъездном шкафу). Невысокое энергопотребление и большая глубина журналирования позволяют использовать Stream Labs TS-Analyzer для мониторинга в круглосуточном режиме.

Ключевые особенности Stream Labs TS-Analyzer:

  • RF, IP, ASI interfaces
  • До 100 Mbit/s суммарный битрейт
  • До 16 входящих потоков (MPTS/SPTS)
  • До 32 сервисов транспортного потока
  • IP multicast/unicast/SSM
  • Анализ заголовков UDP/IP
  • 2xASI
  • 1x1 Gb/s
  • 1xRF для DVB-C/T/T2
  • REST API и SNMP для отправки данных мониторинга и управления
  • WEB-интерфейс
  • Полная интеграция со Stream MultiProbe
  • Рестримминг ASI в IP
  • Прием и отображение EPG
  • Измерение качества приема сигналов (RSSI, Cb(dB), BER)

Измеряемые параметры:

Транспортные потоки и таблицы PSI/SI

  • Полный/эффективный битрейт
  • Скорость потери пакетов, содержащих медиаданные (MLR), Время обработки сигнала в буфере (DF), Длительность межпакетного интервала (IPAT)
  • Комбинированные графики и гистограммы
  • Служебные таблицы: структура сервиса, типы компонентов, сводки компонентов
  • PSI/SI: таблицы, битрейты, частота повторений, статистика CCE, дескрипторы
  • Дерево PSI/SI можно выгрузить в XML, а затем загрузить для просмотра в автономном режиме

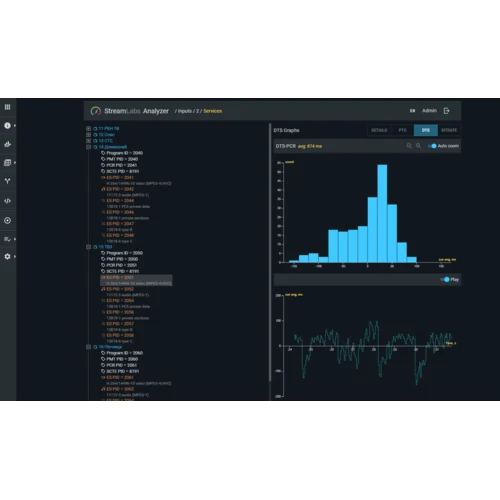

  • Сравнительный анализ PCR, PTS, DTS

PID

  • Битрейт
  • Частота повторений
  • Счетчик пакетов
  • Счетчик CCE
  • Status PID (OK, Unreferenced, Absent, Obsolete)
  • Последний статус и изменение
  • Обработка заголовка PES

Декодирование

  • Информация о видео и аудио кодеке (для FTA)

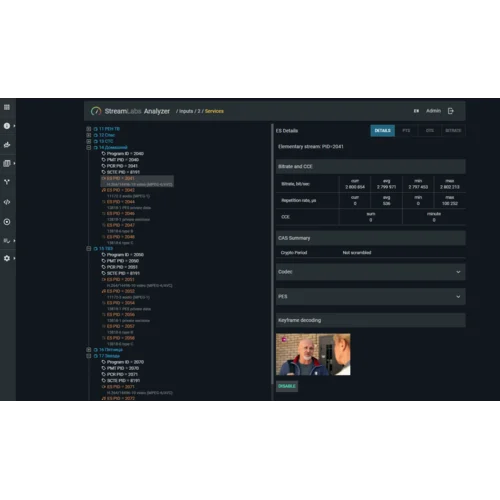

  • Декодирование опорных кадров видео

CAS

  • ECM
  • EMM
  • CAS

Лог событий

  • Суммарное число ошибок в заданном интервале
  • PSI/SI и сервисные события
  • Тип службы, имя службы, PID, временной интервал, событие и количество записываются в журнал
  • Фильтрация и сортировка
  • Выгрузка журнала

SCTE-35

  • Автоматическое обнаружение SCTE-35
  • Выборочное отключение мониторинга для любого PIDа SCTE-35
  • Загружаемый журнал событий SCTE-35
  • Синтаксический анализ сообщений

Статистика

  • Текущая и архивная статистика (за 7 дней)
  • Хранение данных по измерениям и тревожным событиям
  • Минимальное, среднее и максимальное значения для параметров измерений
  • Счетчики для тревожных событий
  • Масштабируемая временная шкала
  • Просмотр интервалов со сдвигом 1, 10, 60 минут с выбранного момента
  • Возможность принудительного сброса статистики

Сводные статистические таблицы:

  • Входные потоки
  • Ошибки ETSI TR 101 290
  • PIDы
  • CAS

Stream Labs TS-Analyzer незаменим:

  • При настройке трактов и сетей цифрового телевидения;
  • Для мониторинга качества предоставляемых услуг;
  • При поиске и устранении неисправностей;
  • При тестировании оборудования и услуг.

Stream Labs TS-Analyzer можно использовать:

  • В составе технических средств головных станций кабельного, эфирного и спутникового вещания экосистемы DVB;
  • В системах IPTV и других вещательных системах с использованием сетей передачи данных;
  • В составе оборудования видеонаблюдения и системах технологического телевидения и радио;
  • В составе оборудования сетей передачи данных с использованием транспортного потока MPEG-TS.
  • В составе оборудования систем управления вещательными сетями связи;
  • В составе оборудования мониторинга качества услуг вещательных сетей.





Характеристика

Значение

Входные интерфейсы

Входные интерфейсы сигналов
Интерфейс управления
Интерфейс обновления прошивки

2xASI, 1xGbE, 1xRF (DVB-C, DVB-T/T2)
1xGbE
USB-C

Протоколы

Кодеки
Сетевые протоколы
Протоколы потокового видео
Транспортные потоки
Протоколы управления устройством

MPEG-2, H.264/AVC, H.265/HEVC
UDP (Multicast, Unicast)
IGMP v2, v3
MPEG TS (MPTS/SPTS)
SNMP, REST/XML

Регистрируемые
события

События по потокам MPEG TS
События по сетевым протоколам
Профили измерений

ETSI TR 101 290, все уровни
RFC 4445, EBU TECH 3337
MGB1...5, MGF1... 4

Физические
Характеристики

Габариты, ШxГxВ
Вес, кг
Питание
Мощность
Рабочая темп.

170x110x40mm
0.5kg
110/220V
25W
от +5 до +40 С

Характеристики
Технические характеристики
Тип измеряемого сигналаMPEG TS; T2-MI
Интерфейсы ввода/вывода сигналовGbE (RJ-45); ASI (BNC)
Протоколы и режимы сетевого вещанияRTP/UDP unicast/multicast
Поддержка IGMPIGMP v2
Измеряемые параметры транспортного потокаСогласно ETSI TR 101 290
Поддержка деинкапсуляции T2-MIДа
Измеряемые параметры сетевых потоковDPC (Double Packet Counter) – количество дублированных пакетов
Согласно RFC 4445 (в том числе DF, MLR, IAT)
Количество одновременно анализируемых потоковДо 16
Максимальный битрейт входного потокаПо интерфейсу ASI – 80 Мбит/с
По интерфейсу GbE – 120 Мбит/с
Максимальный объем карты памяти64 ГБ
Максимальный размер одной записи1 ГБ
Общие характеристики
ИсполнениеПереносной
Управление и мониторингWEB, SNMP, REST API
ВЕС, КГ0,5
Габариты, мм170 x 110 x 40
Напряжение питания, ВDC +12V
Потребляемая мощность, Вт25
Рабочая температура, °С+5...+40
