SmartEdge Install Guide
Install Guide Ericsson SmartEdge 100
Глава 1. Сборка и начальная настройка Ericsson (Redback) SmartEdge.

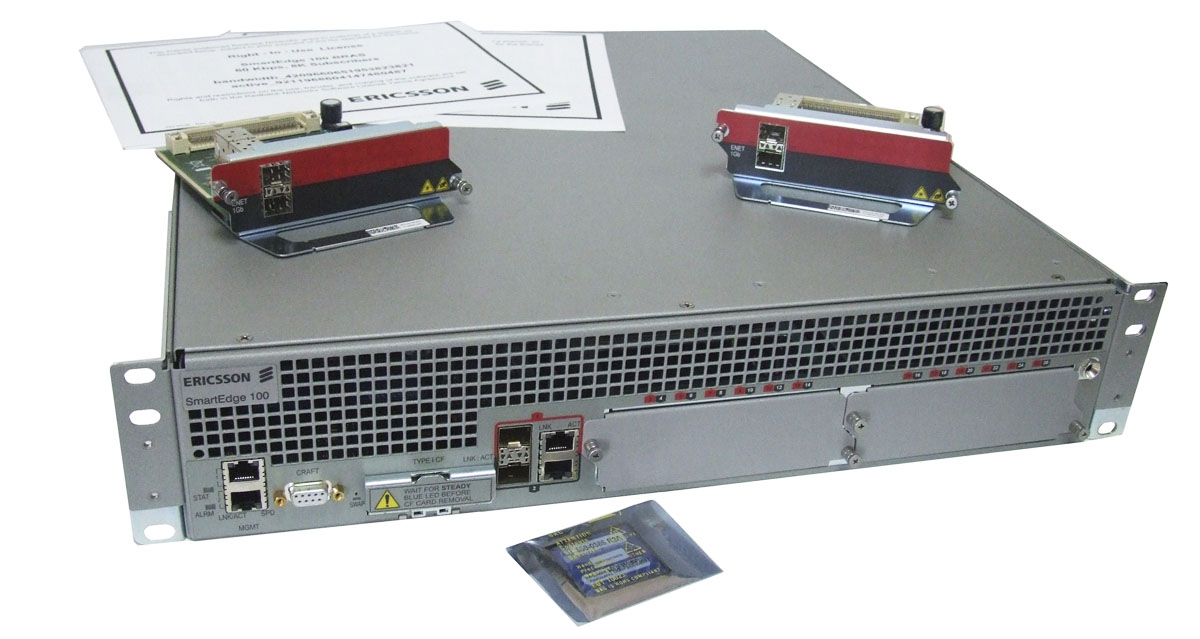

Итак, вы приобрели Ericsson SE100. Что мы имеем:
1. Шасси
2. Пара модулей 2x1Ge SFP
3. Флешка
4. Консольник и уши
5. Несколько бумажек в файлике
Для начала произведём нехитрую сборку:

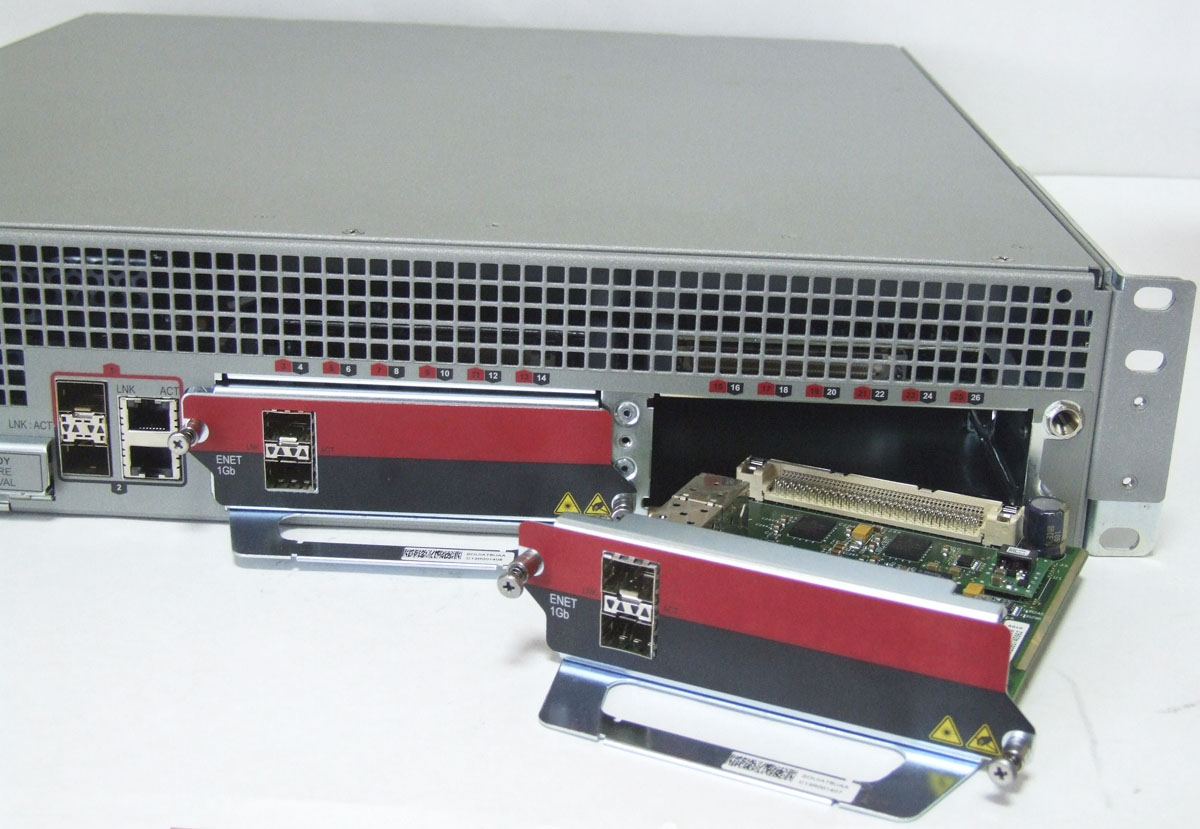

1. Установите интерфейсные модуля MIC в слоты.
2. Compact Flash карту в разьём.
3. Подключите консольный кабель.
Вот и всё, включаем.
Консольный кабель подключается как обычно к COM порту, настройки стандартные 9600-N-1.
После полной загрузки получим в окне терминала:
[local]Redback>
Для начала проведем активацию лицензий:
[local]Redback#show licenses
Software Feature License Configured
— — — — — — — — — — — — — — —
Это значит лицензий у нас никаких нет.
[local]Redback#configure
[local]Redback(config)software license
[local]Redback(config-license)# subscriber active 8000 password «вся строчка, например active_ххххххххххххххххххх»
[local]Redback(config-license)# subscriber bandwidth 60 password «вся строчка, например bandwidth_ххххххххххххххххххх»
[local]Redback(config-license)# commit
[local]Redback(config-license)# show licenses
Software Feature License Configured
— — — — — — — — — — — — — — —
subscriber active 8000 YES
subscriber bandwidth 60 YES
Total active subscriber license configured 8000
show subscriber
[local]Redback(config-license)#exit
[local]Redback(config)#exit
[local]Redback#save configuration
Отлично, лицензии активированы.
Теперь пора активировать интерфейсные модули. Посмотрим, в каком они состоянии:
[local]Redback#show hardware
Fan(s) Status Normal
AC Power Supply Status Normal
Active Alarms NONE
Slot Type Serial No Rev Ver Mfg Date Voltage Temp
— - — — — — — — — — — — — — — — — — — — — — — — — -
N/A backplane B822G5209G0G94 0 4 31-DEC-2009 N/A N/A
1 xcrp B322G5109G0G94 0 4 31-DEC-2009 OK NORMAL
2 carrier 1622G5109G0G94 0 4 31-DEC-2009 N/A N/A
MIC1: ge-2-port C120G360740562 N/A N/A
MIC2: ge-2-port C120G360740554 N/A N/A
Видим, что MIC не активны.
[local]Redback#
[local]Redback#configure
[local]Redback(config)#card carrier 2
[local]Redback(config-card)#mic 1 ge-2-port
[local]Redback(config-mic)# commit
[local]Redback(config-mic)#exit
[local]Redback(config-card)#mic 2 ge-2-port
[local]Redback(config-mic)# commit
[local]Redback(config-mic)#exit
[local]Redback(config- card)#exit
[local]Redback(config)#exit
[local]Redback#save configuration
[local]Redback#show hardware
Fan(s) Status Normal
AC Power Supply Status Normal
Active Alarms NONE
Slot Type Serial No Rev Ver Mfg Date Voltage Temp
— - — — — — — — — — — — — — — — — — — — — — — — — -
N/A backplane B822G5209G0G94 0 4 31-DEC-2009 N/A N/A
1 xcrp B322G5109G0G94 0 4 31-DEC-2009 OK NORMAL
2 carrier 1622G5109G0G94 0 4 31-DEC-2009 N/A NORMAL
MIC1: ge-2-port C120G360740562 OK NORMAL
MIC2: ge-2-port C120G360740554 OK NORMAL
Теперь с MIC можно работать.
Порты нумеруются как ethernet X/Y, где X — номер слота, а Y номер порта:
1. 2 порта управления, Management: ethernet 1/1 и 1/2;
2. 2 встроенных комбо-порта: ethernet 2/1 и 2/2;
3. 4 порта на MIC ethernet 2/3, 2/4, 2/14, 2/15 – неожиданные номера появились «исторически», т.к. первые MIC ставили на 12 100Mb портов.
Пропишем IP адрес на интерфейсе Management, порт ethernet 1/1.
[local]Redback#
[local]Redback#configure
[local]Redback(config)#port ethernet 1/1
[local]Redback(config-port)#medium-type copper
[local]Redback(config-port)#no shutdown
[local]Redback(config-port)#exit
[local]Redback(config)#context local
[local]Redback(config-ctx)#interface mgt
[local]Redback(config-if)#ip address 10.10.10.1/24
[local]Redback(config-if)#commit
[local]Redback(config-if)#exit
[local]Redback(config-ctx)#exit
[local]Redback(config)#port ethernet 1/1
[local]Redback(config-port)#bind interface mgt local
[local]Redback(config-port)#commit
[local]Redback(config-port)#exit
[local]Redback(config)#exit
Далее, создадим виртуальный интерфейс с IP адресом:
[local]Redback#configure
[local]Redback(config)#context local
[local]Redback(config-ctx) # interface ENet01
[local]Redback(config-if) # description Local Port in Local Network
[local]Redback(config-if) # ip address 10.1.10.10/24
[local]Redback(config-if)#exit
[local]Redback(config-ctx)#exit
[local]Redback(config) # port ethernet 2/1
[local]Redback(config-port)# # medium-type copper
[local]Redback(config-port) # no shutdown
[local]Redback(config-port)#commit
Наконец, необходимо привязать этот виртуальный интерфейс к нашему физическому порту, назначим ему VLAN ID:
[local]Redback(config) # port ethernet 2/1
[local]Redback(config-port) # encapsulation dot1q
[local]Redback(config-port) # dot1q pvc 100
[local]Redback(config-dot1q-pvc) # bind interface ENet01 local
Таким образом, мы привязали интерфейс ENet01 к физическому порту 2/1 в dot1q VLAN'а с ID равным 100.
Пора закрыться паролем.
[local]Redback#configure
[local]Redback(config)#context local
[local]Redback(config-ctx)#enable authentication local
[local]Redback(config-ctx)#administrator admin password admin
[local]Redback(config-administrator)#privilege max 15
[local]Redback(config-administrator)#exit
[local]Redback(config-ctx)#enable password admin
[local]Redback(config-ctx)# commit
Обязательно обновим операционную систему. Удобнее для этого использовать ftp, благо вариантов софта хватает. На ftp необходимо создать пользователя, непременно с паролем. Анонимный доступ использовать не получится. Поднимаем ftp на адресе 10.10.10.10, создаём пользователя «1» с паролем «123456». Вначале установим обновление Boot ROM, пропускать этот шаг крайне не рекомендуется:
[local]Redback#show version
Redback Networks SmartEdge OS Version SEOS-6.1.3.3-Release
Built by sysbuild@lx-dev3 Thu Sep 25 15:39:01 PDT 2008
Copyright © 1998-2008, Redback Networks Inc. All rights reserved.
System Bootstrap version is PowerPC,rev2.0.1.3
Installed minikernel version is 2.7
Router Up Time — 2 hours 21 minutes 59 secs
[local]Redback#upgrade bootrom ftp://1:123456@10.10.10.10// OFW-se100-2.0.1.4.primary.bin
SE100 перезагрузится и получим:
[local]Redback#show version
Redback Networks SmartEdge OS Version SEOS-6.1.3.3-Release
Built by sysbuild@SWB-node18 Fri May 13 14:32:46 PDT 2011
Copyright © 1998-2011, Redback Networks Inc. All rights reserved.
System Bootstrap version is PowerPC,rev2.0.1.4
Installed minikernel version is 2.7
Router Up Time — 7 minutes 38 secs
Отлично. Теперь накатим новую версию операционной системы. Выполним:
[local]Redback#release download ftp://1:123456@10.10.10.10//SEOS-se100-6.2.1.7.tar.gz
После завершения загрузки файла:
[local]Redback#save configuration
[local]Redback#release update
SE100 перезагрузится, проверим результат:
[local]Redback#show version
Redback Networks SmartEdge OS Version SEOS-6.2.1.7-Release
Built by sysbuild@SWB-node18 Fri May 13 14:32:46 PDT 2011
Copyright © 1998-2011, Redback Networks Inc. All rights reserved.
System Bootstrap version is PowerPC,rev2.0.1.4
Installed minikernel version is 2.7
Router Up Time — 6 minutes 1 sec
[local]Redback#
Операционная система обновилась успешно. В завершение, перед установкой в стойку, организуем доступ по SSH:
[local]Redback#configure
[local]Redback(config)#context local
[local]Redback(config-ctx)#service ssh server
[local]Redback(config-ctx)#administrator admin password admin
[local]Redback(config-administrator)#privilege max 15
[local]Redback(config-administrator)#exit
[local]Redback(config-ctx)#enable password admin
[local]Redback(config-ctx)# commit
Вот и всё, можно включать в сеть и начинать настройку основного функционала!
