Поддержка PoE коммутаторами Cisco
Power over Ethernet — PoE (стандарт IEEE 802.3af) технология, позволяющая передавать удалённому устройству электрическую энергию вместе с данными, через стандартную витую пару в сети Ethernet. Данная технология предназначается для IP-телефонии, точек доступа беспроводных сетей, IP-камер, сетевых концентраторов и других устройств, к которым нежелательно или невозможно проводить отдельный электрический кабель. Предельно допустимый уровень мощности 15,4Вт на порт при токе 350мА и напряжении 48В, отсюда следует что, что не все устройства подходят для данных ограничений.
Особенности PoE:
- Стандарт IEEE 802.3af;
- 15,4Вт/порт;
- Совместим Gigabit Ethernet;
- Достаточная мощность для большинства IP-телефонов и беспроводных точек доступа всех производителей.
PoE + (стандарт EEE 802.3at) увеличивает уровень мощности до 30Вт при передаче данных по двум парам (10BaseT и 100BaseTX) и уровень мощности до 60Вт в случае передачи по всем четырем парам (для гигабитного Ethernet 1000BaseT).
Особенности PoE +:
- Стандарт IEEE 802.3at;
- 30Вт/порт;
- PoE + это дополнительная мощность к стандарту IEEE 802.3af.
Cisco Inline Power технология была первоначально разработана и представлена компанией Cisco в 2000 г. для применений в IP-телефонии.
PoE-продукты Cisco, соответствующие стандарту 802.3af, также поддерживают продукты компании, выпущенные до реализации стандарта PoE, и совместимы с существующими оконечными устройствами от Cisco такими, как IP-телефоны и терминалы доступа в сеть беспроводной связи. Кроме того, интеллектуальные коммутаторы семейства Cisco Catalyst обеспечивают функциональные возможности Intelligent Power Management (интеллектуальное управление питанием) для оптимизации питания с возможностью масштабирования, которое характеризуется более эффективным управлением питанием и его обеспечением в соответствии с установленными приоритетами.
Cisco Inline Power работает по следующему принципу:
1. Устройство Cisco подключается к коммутатору;
2. Коммутатор отправляет устройству тоновый сигнал Fast Link Pulse (FLP), который только незапитанное устройство Cisco с поддержкой PoE могло бы отразить его обратно.
3. Когда коммутатор получает обратный сигнал, он понимает, что ответ пришел от незапитанного устройства Cisco с поддержкой PoE и подает на линию напряжение 6,3Вт
4. Незапитанное устройство загружается и с помощью протокола CDP сообщает коммутатору свои настоящие требования к электропитанию.
Стандарты 802.3af и 802.3at отличаются от Cisco Inline Power способом определения PoE устройств, подключенных к порту, и определения требуемого для них оптимального питания. Вместо использования тонового сигнала FLP, 802.3af и 802.3at используют малый постоянный ток, который непрерывно подается на линию.

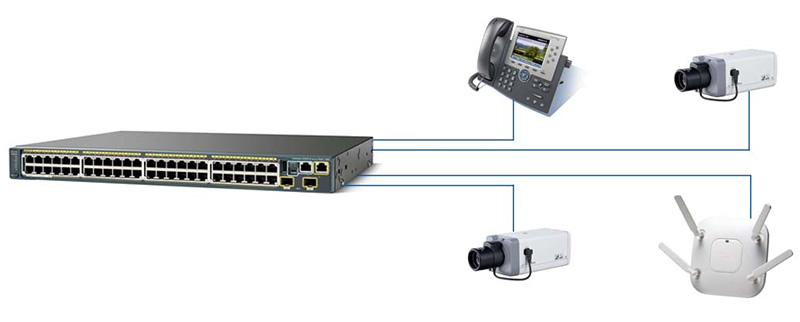

Пример устройств подключенных к коммутатору с Poe
Устройства CISCO c поддержкой технологий Inline, Poe, Poe+
Коммутаторы Cisco
|
Продукт |
Описание |
Inline |
PoE |
PoE + |
|
WS-C3524-PWR-XL-EN (/catalog/archive/02672.ws-c3524-pwr-xl) |
Layer2, 24 порта 10/100Base-TX, 2 порта 1000BaseX |
+ |
- |
- |
|
Layer3, 24 порта 10/100BaseTX, 2 порта 1000BaseX |
+ |
- |
- |
|
|
WS-C3560-8PC-S (/catalog/02392.cisco/06740.3560-3750/16634.ws-c3560-8pc-scom) |
Layer3, 8 портов 10/100Base-TX, 1 комбо-порт 10/100/1000Base-T/SFP |
+ |
+ |
- |
|
Layer3, 24 порта 10/100BaseTX, 2 порта 1000BaseX (SFP) |
+ |
+ |
- |
|
|
Layer3, 48 портов 10/100Base-T, 4 порта 1000Base-X(SFP) |
+ |
+ |
- |
|
|
Layer3, 24 порта 10/100/1000Base-T, 2 порта 10G (Х2) |
+ |
+ |
- |
|
|
Layer3, 48 портов 10/100/1000Base-T, 2 порта 10G (Х2) |
+ |
+ |
- |
|
|
WS-C3560E-48PD-SF |
Layer3, 48 портов 10/100/1000Base-T, 2 порта 10G (Х2) |
+ |
+ |
- |
|
Layer3, 24 порта 10/100/1000Base-T, 4 порта 1000Base-X(SFP) |
+ |
+ |
- |
|
|
Layer3, 48 портов 10/100/1000Base-T, 4 порта 1000Base-X(SFP) |
+ |
+ |
- |
|
|
Layer3, 24 порта 10/100/1000Base-T |
+ |
+ |
+ |
|
|
WS-C3560X-24P-L (/catalog/02392.cisco/11080.3560-x-3750-x/10353.ws-c3560x-24p-l) |
Layer3, 24 порта 10/100/1000Base-T, модульные порты GE порта(SFP) или 2 порта 10GE порта(SFP+) |
- |
+ |
+ |
|
Layer3, 48 портов 10/100/1000Base-T, модульные порты GE порта(SFP) или 2 порта 10GE порта(SFP+) |
- |
+ |
+ |
|
|
Layer3, 48 портов 10/100/1000Base-T |
+ |
+ |
+ |
|
|
WS-C3560X-48PF-S |
Layer3, 48 портов 10/100/1000Base-T |
+ |
+ |
+ |
|
Layer3, 24 порта 10/100Base-T, 2 порта 1000Base-X(SFP) |
+ |
+ |
- |
|
|
Layer3, 48 портов 10/100Base-T, 4 порта 1000Base-X(SFP) |
+ |
+ |
+ |
|
|
Layer3, 24 порта 10/100/1000Base-T, 4 порта 1000Base-X(SFP) |
+ |
+ |
- |
|
|
Layer3, 24 порта 10/100/1000Base-T, 2 порта 10G (Х2) |
+ |
+ |
- |
|
|
Layer3, 48 портов 10/100/1000Base-T, 2 порта 10G (Х2) |
+ |
+ |
- |
|
|
WS-C3750E-48PD-SF |
Layer3, 48 портов 10/100/1000Base-T, 2 порта 10G (Х2) |
+ |
+ |
- |
|
WS-C3750X-24P-S (/catalog/02392.cisco/11080.3560-x-3750-x/15987.ws-c3750x-24p-snew) |
Layer3, 24 порта 10/100/1000Base-T |
+ |
+ |
+ |
|
Layer3, 48 портов 10/100/1000Base-T |
+ |
+ |
+ |
|
|
WS-C3750X-48PF-S |
Layer3, 48 портов 10/100/1000Base-T |
+ |
+ |
+ |
|
Layer2, 24 порта 10/100Base-TX, 2 комбо-порта 10/100/1000Base-T/SFP |
+ |
+ |
- |
|
|
Layer2, 24 порта 10/100Base-TX, 2 порта 10/100/1000Base-T/SFP |
+ |
+ |
- |
|
|
Layer2, 48 портов 10/100Base-TX, 2 порта 10/100/1000Base-T, 2 порта SFP |
+ |
+ |
- |
|
|
WS-C2960X-24PS-L (/catalog/02392.cisco/06751.2960-2960-s-2960-x-2960-xr/15081.ws-c2960x-24ps-l-new) |
Layer2, 24 порта 10/100/1000Base-T, 4 порта 1000Base-X (SFP) |
- |
+ |
+ |
|
Layer2, 8 портов 10/100Base-T, 2 комбо-порта 10/100/1000Base-T/SFP |
+ |
+ |
- |
|
|
WS-C2960X-48LPD-L (/catalog/02392.cisco/06751.2960-2960-s-2960-x-2960-xr/15097.ws-c2960x-48lpd-l-new) |
Layer3, 48 портов 10/100/1000Base-T, 2 порта 10G (SFP+) |
- |
+ |
+ |
|
Layer2, 8 портов 10/100Base-TX, 2 порта 10/100/1000Base-T |
- |
+ |
+ |
|
|
Layer2, 8 портов 10/100Base-T, 2 порта 10/100/1000Base-T |
- |
+ |
+ |
|
|
Layer2, 24 порта 10/100/1000Base-T, 4 порта 1000Base-X SFP |
+ |
+ |
+ |
|
|
Layer2, 24 порта 10/100/1000Base-T, 2 порта 10G (SFP+) |
+ |
+ |
+ |
|
|
Layer2, 48 портов 10/100/1000Base-T, 4 порта 1000Base-X (SFP) |
+ |
+ |
+ |
|
|
Layer2, 48 портов 10/100/1000Base-T, 2 порта 10G (SFP+) |
+ |
+ |
+ |
|
|
Layer2, 48 портов 10/100/1000Base-T, 4 порта 1000Base-X (SFP) |
+ |
+ |
+ |
|
|
Layer2, 48 портов 10/100/1000Base-T, 2 порта 10G (SFP+) |
+ |
+ |
+ |
Модули Cisco серии 4500
|
Продукт |
Описание |
Inline |
PoE |
PoE + |
|
6 портов 10/100/1000Base-TX/SFP |
+ |
+ |
- |
|
|
WS-X4148-RJ45V |
48 портов 10/100Base-TX |
+ |
- |
- |
|
48 портов 10/100/1000Base-T |
+ |
+ |
- |
|
|
48 портов 10/100/1000Base-T |
+ |
+ |
- |
|
|
WS-X4548-RJ45V+ |
48 портов 10/100/1000Base-T |
+ |
+ |
+ |
|
48 портов 10/100/1000Base-T |
+ |
+ |
- |
|
|
48 портов 10/100/1000Base-T |
+ |
+ |
+ |
|
|
48 портов 10/100/1000Base-T |
+ |
+ |
+ |
Модули Cisco серии 6500
|
Продукт |
Описание |
Inline |
PoE |
PoE + |
|
WS-X6348-RJ45V |
48 портов 10/100Base-TX |
+ |
- |
- |
|
WS-X6148-RJ45V |
48 портов 10/100Base-TX |
+ |
- |
- |
|
48 портов 10/100Base-TX |
+ |
+ |
- |
|
|
WS-X6148A-45AF |
48 портов 10/100Base-TX |
+ |
+ |
- |
|
WS-X6148V-GE-TX |
48 портов 10/100/1000BaseT |
+ |
- |
- |
|
WS-X6148A-45AF |
48 портов 10/100/1000BaseT |
+ |
+ |
- |
|
48 портов 10/100/1000BaseTX |
+ |
+ |
- |
|
|
WS-X6548V-GE-TX |
48 портов 10/100/1000BaseT |
+ |
- |
- |
|
WS-X6548-GE-45AF |
48 портов 10/100/1000BaseT |
+ |
+ |
- |
Другие устройства
|
Продукт |
Описание |
Inline |
PoE |
PoE + |
|
CP-6901 (/catalog/02602.ip-telefony/08320.cisco/17646.cp-6901-c-k9-new) |
Цифровой IP телефон |
- |
+ |
- |
|
Цифровой IP телефон |
- |
+ |
- |
|
|
Цифровой IP телефон |
- |
+ |
- |
|
|
Цифровой IP телефон |
- |
+ |
- |
|
|
Цифровой IP телефон |
+ |
+ |
- |
|
|
CP-7912G (/catalog/02602.ip-telefony/08320.cisco/04667.cp-7912g) |
Цифровой IP телефон |
+ |
- |
- |
|
Цифровой IP телефон |
+ |
- |
- |
|
|
Цифровой IP телефон |
+ |
+ |
- |
|
|
Цифровой IP телефон |
- |
+ |
- |
|
|
Цифровой IP телефон |
+ |
- |
- |
|
|
Цифровой IP телефон |
+ |
+ |
- |
|
|
Цифровой IP телефон |
- |
+ |
- |
|
|
Цифровой IP телефон |
+ |
+ |
- |
|
|
Цифровой IP телефон |
- |
+ |
- |
|
|
Цифровой IP телефон |
- |
+ |
- |
|
|
Цифровой IP телефон |
- |
+ |
+ |
|
|
Цифровой IP телефон |
- |
+ |
+ |
|
|
Цифровой IP телефон |
- |
+ |
+ |
|
|
SPA942 (/catalog/02602.ip-telefony/08320.cisco/13977.spa942) |
Цифровой IP телефон |
- |
+ |
- |
|
AIR-AP1231G-А-K9 |
Точка доступа |
+ |
- |
- |
|
AIR-AP1242AG-А-K9 |
Точка доступа |
- |
+ |
- |
|
AIR-AP1252AG-А-K9 |
Точка доступа |
- |
- |
+ |
|
Точка доступа |
- |
+ |
+ |
|
|
Точка доступа |
- |
+ |
- |
|
|
Точка доступа |
- |
+ |
- |
