Новые возможности ONT

С выходом серии ПО 2.хх появилась возможность использовать ONT в качестве маршрутизатора с NAT. Подключаться ONT может имея статический IP, DHCP и PPPoE. Список ONT, имеющих данную возможность можно посмотреть в таблице 1.

Таблица 1

№п/п	Название ONT	Доступная версия ПО
1	SNR-ONT-1G	2.30-1030.02
2	SNR-ONT-4G	2.30-1030.02
3	SNR-ONT-4G-2P	2.30-1030.02
4	SNR-ONT-4G-2P-RF-W	2.25-1025.02



Обновление ONT до необходимой версии

Если имеющаяся у вас ONT имеет версию ПО 1.хх его необходимо будет обновить. Последнею версию прошивки можно запросить по почте support@nag.ru или через своего менеджера. Для того, чтобы обновить ПО на ONT вам необходимо настроить на сервере или доступном компьютере tftp сервер. Скопировать на него полученную прошивку, настроить на OLT IP интерфейс, через который будет иметься доступ до tftp сервера.  Чтобы скопировать прошивку на OLT необходимо вести команду copy tftp onu download, после чего указать IP адрес tftp сервера и имя полученной вами прошивки. После окончания копирования Вы можете посмотреть имеющиеся прошивки для ONT командой (config-gpon-olt[1])# show onu firmware-list. Обновить ONT можно командой (config-gpon-olt[1])# onu upgrade №ONT имя_прошивки, обновление займет некоторое время. Проверить, что процесс обновления завершен можно командой (config-gpon-olt[1])# show onu firmware version. После окончания обновления ONT необходимо перезагрузить командой (config-gpon-olt[1])#onu reset №ONT. После обновления до ПО 2.хх у ONT измениться серийный номер. Поэтому нужно будет удалить из конфигурации старые ONT, если они уже были добавлены и добавить заново.

Настройка ONT

Создадим DBA профиль.

bridge

vlan create 10                      - создадим 10 vlan с которым мы далее будем работать

vlan add 10 1 taggedдобавим его к 1 gpon порту

vlan add 10 12 untagged               - добавим его к 12 порту как untagged для возможности подключить компьютер на время теста.



gpon

dba-profile inet create

mode sr

sla fixed 128

sla maximum 600000  — ставим 600Мб, так как для нее 600Мб аппаратный предел

apply



traffic-profile TP#ONU1G create

mgmt-mode uni eth 1 non-omci link virtual-eth 1  — изменим режим работы порта с bridge на NAT

tcont 1

gemport 1/1-1/4

dba-profile inet

mapper 1

gemport count 4

bridge 1

ani mapper 1

uni eth 1

vlan-operation us-oper add 10 0       — у нас 10 vlan для данных, с 0 значением COS

vlan-operation ds-oper remove

ip-host-config 2   — создадим виртуальный IP интерфейс

ip address static  - IP адрес для него назначаем статический, можно указать DHCP



vlan-operation us-oper add 10 0       — укажем, что vlan для него тоже 10.

vlan-operation ds-oper remove

apply



onu-profile OP#ONU1G create             — создадим onu профиль для данного устройства

traffic-profile TP# ONU1G

apply



gpon-olt 1

onu-profile 1 OP#ONU1G                — назначим для ONT созданный нами профиль

onu static-ip 1 ip-host 2 10.10.10.2/24 gw 10.10.10.1  — назначим для ONT с номером 1(в нашем случае) виртуального устройства №2, предназначенного для non omci портов, IP адрес, по которому оно будет видно в сети со стороны оператора связи.

После применения всех настроек мы можем убедиться, что IP адреса присвоились.

(config-gpon-olt[1])# show onu ip-host 1   - посмотреть Ip адреса для ONT с № 1.

 — — — — — — — — — — — — — — — — — — — — —

OLT: 1, ONU: 1, Host: 1(0x0001)

 — — — — — — — — — — — — — — — — — — — — —

IP Option            : Static

MAC Address          : 00:d0:cb:d8:dd:a6

Config IP            : 0.0.0.0

Config Mask          : 0.0.0.0

Config Gateway       : 0.0.0.0

Config Primary DNS   : 0.0.0.0

Config Secondary DNS : 0.0.0.0

Host name            :

 — — — — — — — — — — — — — — — — — — — — —

OLT: 1, ONU: 1, Host: 2(0x0002)

 — — — — — — — — — — — — — — — — — — — — —

IP Option            : Static

MAC Address          : 00:d0:cb:d8:dd:a7

Config IP            : 10.10.10.2

Config Mask          : 255.255.255.0

Config Gateway       : 10.10.10.1

Config Primary DNS   : 0.0.0.0

Config Secondary DNS : 0.0.0.0

Host name            :

После того, как был применен traffic-profile для ONT на non-omci можно к ONT подключиться с клиентского порта и получить IP по DHCP. После чего можно зайти на ONT по HTTP протоколу на 192.168.1.100:8080 ( по умолчанию) используя имя пользователя admin и пароль vertex25. Так же на ONT можно подключиться со стороны оператора связи на IP который мы назначили для ONT на ip-host 2.

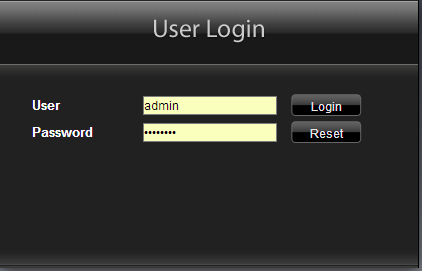

Рисунок 1. Авторизация при подключении к ONT

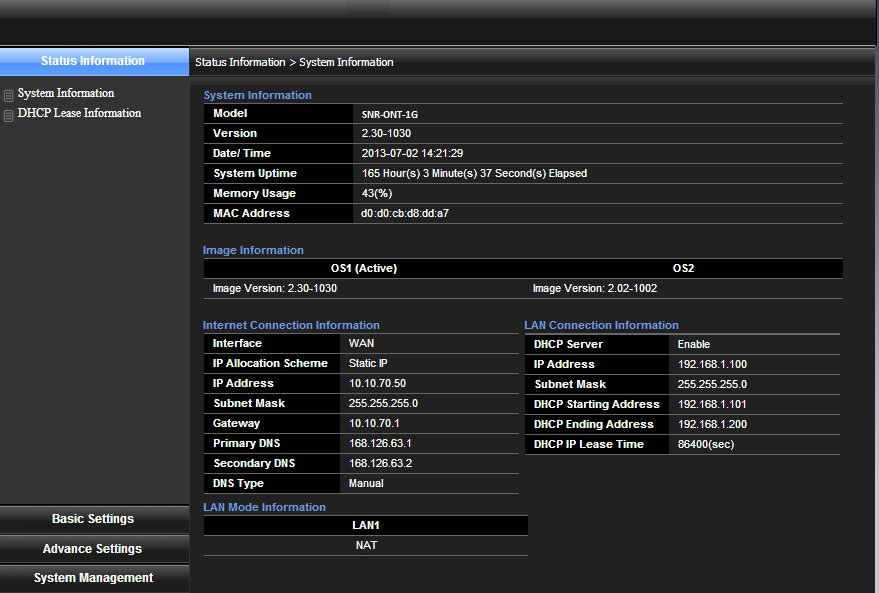

Рисунок 2. Общая информация о состоянии ONTНа рисунке (в разделе Lan Mode Information) видно, что текущее состояние порта NAT.
Рисунок 3. Просмотр настроек ip-host В этом же разделе задаются параметры для PPPoE подключения.

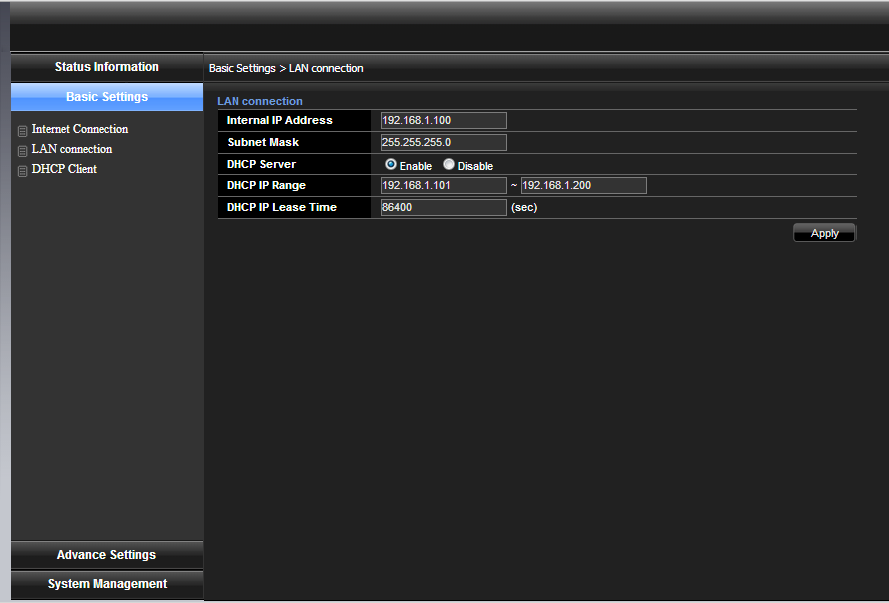

Рисунок 4. Настройка LAN подключения

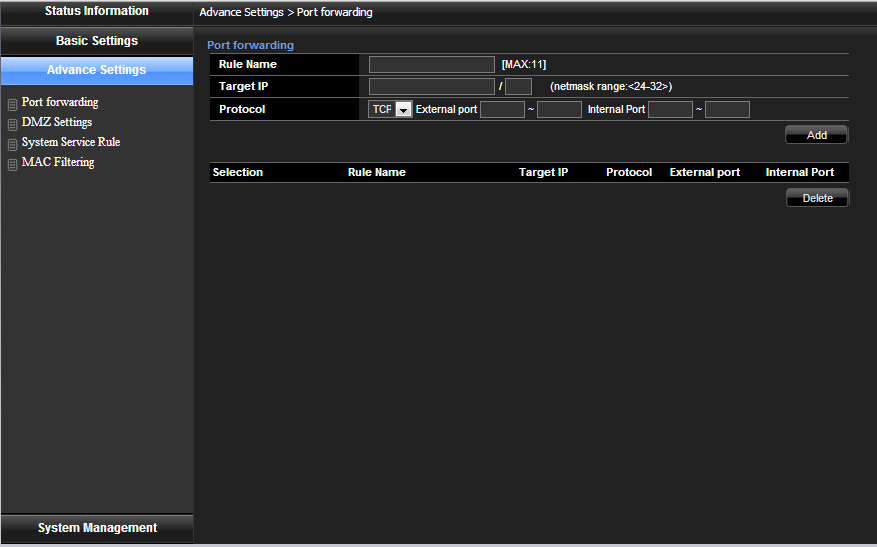

Рисунок 5. Настройки PAT, DMZ, фильтрации по МАС

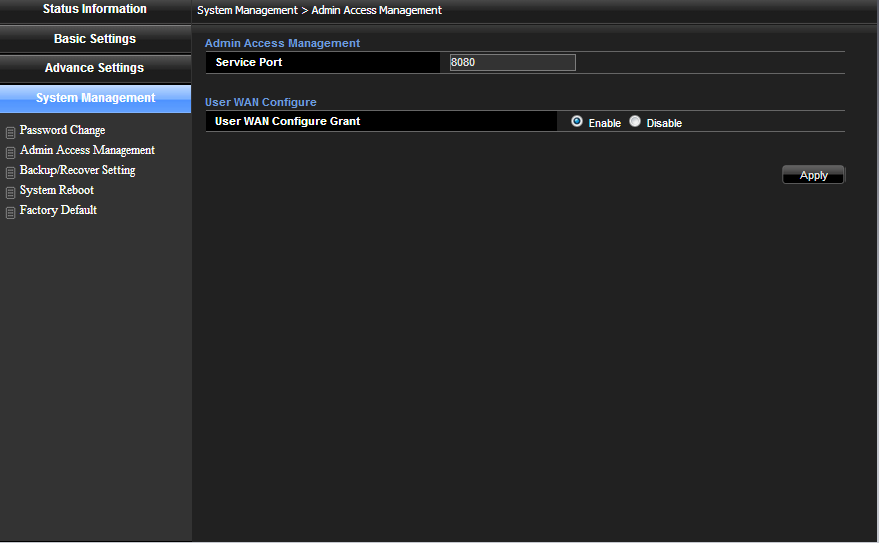

Рисунок 6. Настройка управления ONT
