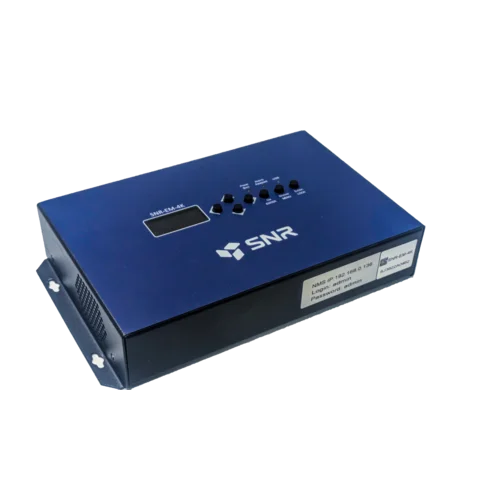

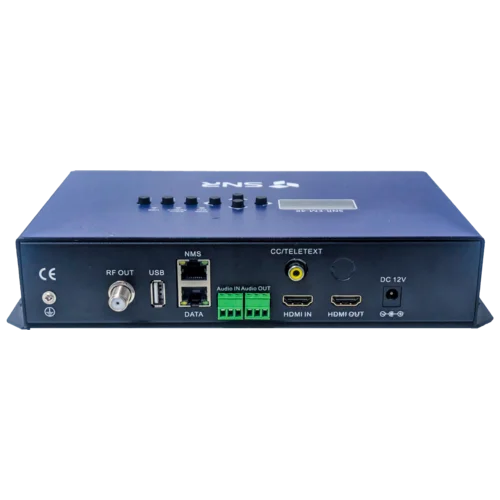

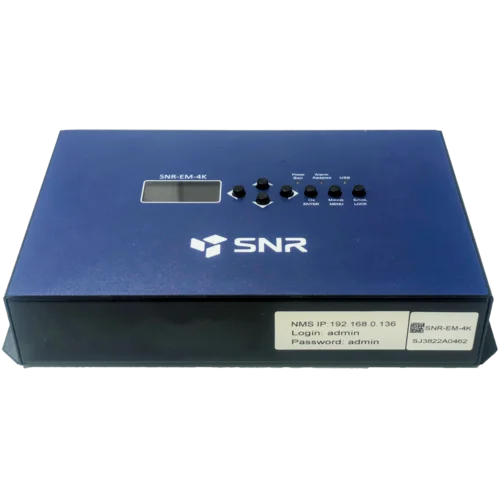

Кодер-модулятор SNR-EM-4K позволяет кодировать один видеосигнал из любого источника HDMI сигнала и сформировать одну несущую DVB-C Устройство также поддерживает вывод кодированного сигнала в IP-сеть через протоколы UDP или RTP/RTSP.
Это универсальное устройство объединяет функции кодирования и модуляции для преобразования аудио- и видеосигналов в сигналы DVB-C, DVB-T, ISDB-T или ATSC RF выходы. Источником сигнала может быть спутниковый ресивер, STB, камеры и другие устройства. Его можно использовать в общественных местах, на конференциях, ресторанах, отелях для организации собственного информационного канала. Дополнительно имеется возможность организовать вещание из файла TS для вырезки рекламы или другой потребности.
Особенности:
- Вход HDMI с видео H.265/H.264（4K кодирование только по H.265）
- DVB-C/DVB-T/ISDB-T/ATSC RF OUT опционально
- IP-выход через UDP, RTP/RTSP через порт 100/1000 Base-T, RG-45
- Поддержка AC3 Pass-through
- Поддержка OSD (логотип/QR код) вставки, поддерживается лого в фомате ppt
- Поддержка CC (Closed Caption) /Телетекст (CC не доступен для H.265)
- Поддержка функции задержки звука
- Поддержка записи и воспроизведения TS через USB диск (FTA 32)
- LCD-экран для удобства управления
Характеристики:
| Кодирование | ||||
| Видео | Формат кодирования | HEVC/ H.265 , MPEG 4 AVC/H.264 | ||
| Интерфейс | HDMI*1. HDMI loop out*1 | |||
| Разрешение | 3840*2160_60/50P(H.265 only), 1920*1080_60/59.94/50P, 1280*720_60/59.94/50P, | |||
| Цветовая субдискретизация | Input:4:4:4/4:2:2; output:4:2:0 | |||
| Битрейт | 2Mbps~20Mbps | |||
| Контроль скорости передачи | CBR/VBR | |||
| GOP структура | IBBP, IPPP | |||
| Audio | Формат кодирования | MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2; AC3 Pass-through | ||
| Частота сэмплирования | 32KHz,44.1KHz,48KHz | |||
| Битрейт | 48Kbps~384Kbps (MPEG-1 Layer 2 & LC-AAC) 24 Kbps~128 Kbps (HE-AAC) 18 Kbps~56 Kbps (HE-AAC V2) | |||
| IP выход | ||||
| IP out over UDP (Unicast/multicast), RTP/RTSP, (RJ45, 100M/1000M self-adaptive) | ||||
| DVB-C Модуляция | ||||
| Стандарт | J.83A (DVB-C), J.83B | |||
| MER | ≥40dB | |||
| RF частотный диапазон | 100-1000MHz, 1KHz step | |||
| RF выходной уровень | 87-112 дБмкВ | |||
| Символьная скорость | 5.000~7.000Msps adjustable | |||
|
| J.83A | J.83B | ||
| Комбинации QAM | 16/32/64/128/ 256 QAM | 64/ 256 QAM | ||
| Ширина канала | 8M | 6M | ||
| DVB-T Модуляция | ||||
| Стандарт | DVB-T COFDM | |||
| Ширина канала | 6M, 7M, 8M | |||
| Комбинация | QPSK, 16QAM, 64QAM | |||
| Кодовая скорость | 1/2, 2/3, 3/4, 5/6, 7/8 | |||
| Защитный интервал | 1/32, 1/16, 1/8, 1/4 | |||
| Transmission Mode: | 2K, 8K | |||
| MER | ≥35dB | |||
| RF частотный диапазон | 100-900MHz, 1KHz step | |||
| RF выходной уровень | 44-90 дБмкВ | |||
| ISDB-T Модуляция | ||||
| Стандарт | ARIB STD-B31 | |||
| Комбинация | QPSK, 16QAM, 64QAM | |||
| Защитный интервал | 1/32, 1/16, 1/8, 1/4 | |||
| Режим передачи | 2K, 4K, 8K | |||
| Кодовая скорость | 1/2, 2/3, 3/4, 5/6, 7/8 | |||
| RF частотный диапазон | 100~900MHz, 1KHz step | |||
| RF выходной уровень | 44-90 дБмкВ | |||
| ATSC Модуляция | ||||
| Стандарт | ATSC A/53 | |||
| Комбинация | 8 VSB | |||
| RF выходной урвоень | -63~-16dBm (44~91 dBµV), 1dB step | |||
| MER | ≥35dB | |||
| RF частотный диапазон | 100~900MHz, 1KHz step | |||
| RF выходной уровень | 44-90 дБмкВ | |||
| Система | ||||
| Управление | Web-GUI, LED+клавиши | |||
| Язык | English | |||
| Обновление | Web update | |||
| Общие | ||||
| Питание | DC 12V | |||
| Размеры | 203*144*52mm | |||
| Вес | 1kg | |||
| Общие | |
|---|---|
| Габариты, мм | 203x144x52 |
